IDM G3CP鄉鎮光電接入一體機
IDM G3CP鄉鎮光電接入一體機
1.概述：IDM MSAP-G3CP鄉鎮光電接入一體機是中科智軟（三亞）科技有限公司推出的新一代基于sdh技術的多業務光傳輸/接入設備，集成sdh傳輸、PBX/IP-PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。

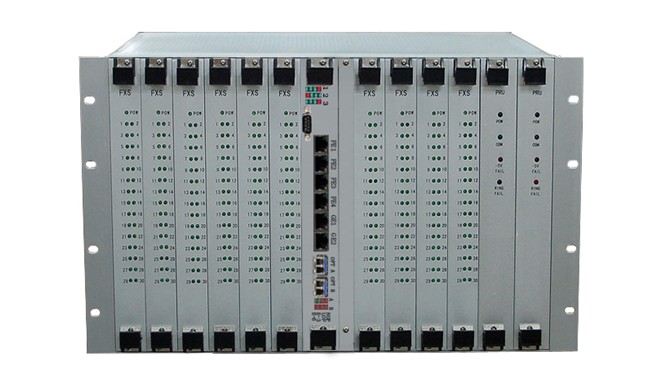

MSAP-G3CP鄉鎮光電接入一體機整機采用19英寸、（6+1）U、插盤式結構，根據實際需要可以配置不同數量、不同種類的支路業務盤，提供多業務的接入功能�？梢韵蛏咸峁�STM-1/STM-4上聯光接口，光接入盤類型包括：STM-1接入盤、STM-4匯聚盤；向下提供多種業務接入，業務插盤包括：G3-ODXC32盤、G3-4pdh盤、G3-21/42E1盤、G3-ETHUSER盤、G3-2GE、G3-8EOS、G3-EOSEOP盤、G3-PBX盤、G3-16E1DXC、G3-FXO、G3-FXS、G3-V24、G3-EM24、G3-MUSER、G3-UART_SERVER、G3-2G8F、G3-10GE、G3-4VNE、G3-8NE、G3-PRU等。
MSAP-G3CP鄉鎮光電接入一體機主要用于數據通信網絡中接入層的業務接入、傳輸和匯聚。具備完整的同步定時功能，強大的VC12級和64K級的無阻塞交叉連接矩陣，具有語音、IP和V24以太網等業務的匯聚能力，配置視音頻指揮調度模塊借助于G3CP的多種傳輸、接入手段，組成視音頻指揮調度系統，能夠應用于應急指揮等場所，滿足了網絡邊緣用戶對接入技術多樣性、傳輸業務多樣性和網絡結構多樣化的需求。
網絡管理平臺可采用北京瑞光極遠數碼科技有限公司的Netguard網絡管理系統，提供基于服務器/客戶端模式的、分級的強大管理能力；包含配置管理、故障管理、性能管理、權限管理、日志管理等功能。
G3CP鄉鎮光電接入一體機產品特性

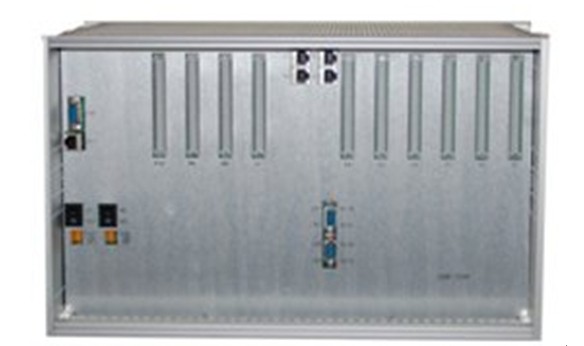

Ø 機箱結構采用（6+1）U、插盤式設計；提供16個前插盤和12個后插盤槽位；
Ø 關鍵功能模塊提供互備份功能：VC12交叉盤、64K交叉盤、電源盤;
Ø 提供TDM接口業務間的2016×2016 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
Ø 單盤提供64K級別的交叉能力為：2272×2272 64K級無阻塞交叉，支持單向、雙向和廣播業務；
Ø 靈活的系統設計，同一設備可配置成TM，ADM或MADM方式;

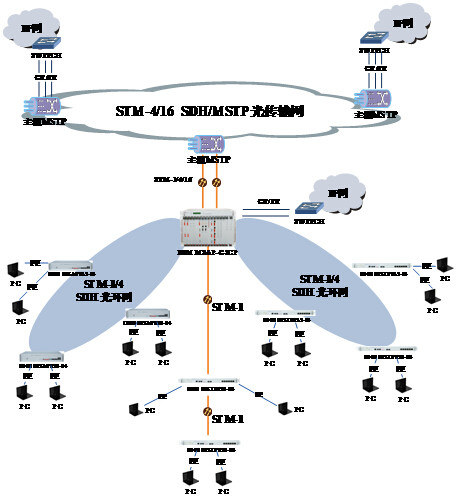

提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡;
Ø 最大業務接口提供能力
n E1接口：378個
n EOS/EOP FE接口：76個；每個FE接口最大帶寬為50個VC12;
n EOS GE接口：18個；每個GE接口最大帶寬為63個VC12;
n FXS/FXO/磁石接口：240個
n EM24接口：128個
n V24接口：240個
n 數字中繼接口：8*N個（N≤8）
n FE（光口）：88個
n GE（光口）：110個
n 視頻接口：88個
Ø 支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；
Ø 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø 提供基于DCC、E1、N*64K的以太網管理通道；能夠在在自成系統或跨越sdh環網是，對MSAP-G3CP設備進行可靠的管理和監控；使用TCP/IP通信協議；
Ø 提供F（100Base-T）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；
Ø 提供SNMP簡單網絡管理協議；
Ø 提供2路設備告警輸出接口；
Ø 支持設備軟件的在線升級功能；
Ø 提供自然散熱和風扇強制散熱，具有智能溫控風扇和風扇狀態檢測的功能，確保設備工作穩定；
Ø MSAP-G3CP的sdh/MSTP等光傳輸業務，可以插入全業務到中心交叉盤的STM-4匯聚盤4塊，其中可以兩兩互備份，作為匯聚盤使用，STM-4光傳輸盤作為用戶支路盤時，可以插在12個用戶盤位上。當然pdh盤和光貓盤也可以插在這些盤位上。
l 基于EOS或EOpdh的G3-EOSEOP盤，提供4組獨立的以太網匯聚接口；在EOP模式下，每組以太網接口支持遠端可以接入63個單E1網橋，或4個16E1網橋（其中一個工作在15E1狀態）；在EOS模式下，每組最大支持63個方向的EOS以太網業務接入；
l 基于EOS的 G3-2GE盤；提供2組千兆以太網業務的接入，每組提供1光、1電GE接口；帶寬為N*VC12（N≤63）；
Ø 基于以太網的全光交換接入。
技術規格
光接口
|
接口類型
|
STM-4 SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
622.08Mbps/622.08Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
|
接口類型
|
STM-1 FC
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
以太網(GE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
